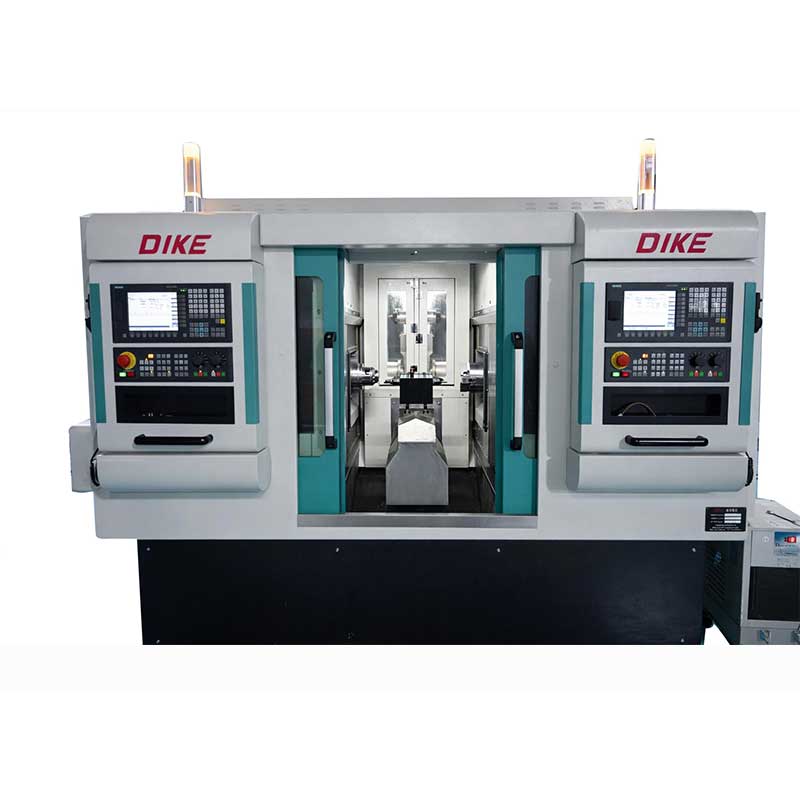

Compacte CNC-draaibank met dubbele spindel

De compacte CNC-draaibank met dubbele-spindel is een precisiewerktuigmachine met dubbele- kop, ontworpen voor volledig geautomatiseerde, continue draaibewerkingen aan de voor-zij- en achterkant-zijkant van werkstukken.

Aanvraag sturen

Beschrijving

Technische Parameters

Productoverzicht

product-1000-667

Producteigenschappen

De sub{0}}spil ontvangt het werkstuk automatisch nadat de hoofdspil de eerste bewerking heeft voltooid, waardoor continue bewerking aan de achterkant- binnen dezelfde cyclus mogelijk is.

Onafhankelijke bovenste en onderste dubbele torentjes komen overeen met de dubbele spindels, waardoor gelijktijdige bewerking op beide spilstations mogelijk is.

Bij een totale machinebreedte van ongeveer 1,5 meter is een volledige configuratie met dubbele- spil en dubbele- turret mogelijk binnen een compact formaat.

Een monoblokstructuur met een schuin bed van 30- graden leidt de metaalspanen naar het spaanafvoergebied voor continue verwijdering.

Technische specificaties

Kernindicator	Specificaties
Max. Schommeldiameter / Max. Draaiende lengte	Φ320 mm / 260 mm
Hoofdspil/sub-Spindel Max. Snelheid	6000 tpm / 6000 tpm
Hoofdspil/sub-Spilhoudergrootte	6 inch / 5 inch
Nettogewicht / vloeroppervlak	3800 kg / 3,8 m²
CNC-systeem	FANUC / Mitsubishi (met absolute encoders)

Typische machinaal bewerkte onderdelen

Ascomponenten
Getrapte assen, pennen, koppelschakels en industriële aandrijfassen.

Precisie mouwen
Bussen, afstandshulzen en buisvormige precisiecomponenten.

Hydraulische en pneumatische fittingen
Hydraulische connectoren, pneumatische koppelingen en schroefdraadfittingen.

Precisie hardwarecomponenten
Gedraaide onderdelen in grote-volumes voor de automobiel-, elektronica- en machinebouw.

Ondersteuning bij projectimplementatie

Machinetesten vóór verzending
Elke machine ondergaat volledige operationele tests- vóór verzending, waarbij de belangrijkste machinefuncties worden geverifieerd en vastgelegd.

Nalevingsdocumentatie
CE-certificaten, elektrische documentatie en exportconformiteitsbestanden zijn beschikbaar ter ondersteuning van internationale verzendvereisten.

Technische ondersteuning op-site
Technische ingenieurs zijn indien nodig beschikbaar voor installatiebegeleiding, ondersteuning bij de inbedrijfstelling en training van operators.

Veelgestelde vragen

Vraag: Kunnen de dubbele torentjes elkaar hinderen tijdens gelijktijdige bewerking?

A: Nee. Het CNC-besturingssysteem omvat functies voor botspreventie- en bewegings-interlock om de gereedschapsbewegingen automatisch te beheren.

Vraag: Zal een continue dubbele-spindelwerking thermische uitzetting veroorzaken die de consistentie van de bewerking beïnvloedt?

A: Beide spindeleenheden zijn uitgerust met onafhankelijke olie-koelsystemen om de thermische invloed tijdens continu bedrijf te minimaliseren.

Vraag: Kan de sub{0}}spindel dun-wandige roestvrijstalen onderdelen beschadigen tijdens de overdracht van het werkstuk?

A: Nee. De hydraulische klemkracht kan worden aangepast aan de vereisten van het werkstuk en er zijn zachte kaken beschikbaar voor delicate componenten.

Vraag: Is herkalibratie van de spiluitlijning vereist bij het overschakelen naar een ander onderdeel?

A: Nee. De spilrelatie wordt tot stand gebracht tijdens de assemblage van de machine en onderhouden via het CNC-besturingssysteem. Operators hoeven alleen het nieuwe bewerkingsprogramma te laden en de juiste werkstukopspanningsconfiguratie te installeren.
