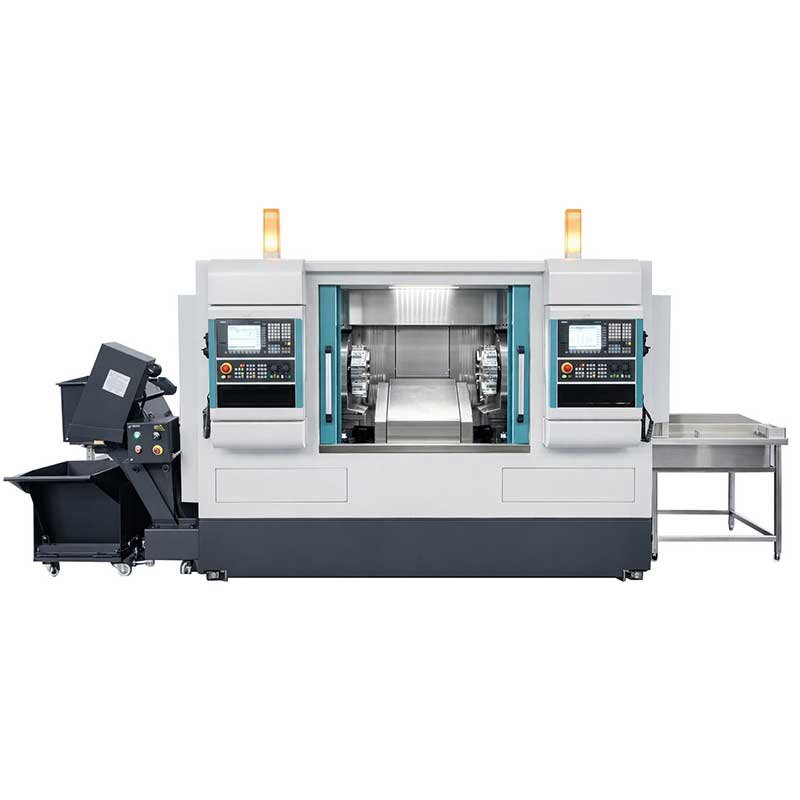

Dubbelzijdige CNC-draaibank

Deze CNC-draaibank met dubbel uiteinde is ontworpen voor B2B-productie met grote volumes en voert gelijktijdige bewerkingen uit aan beide uiteinden van aswerkstukken in één cyclus. Door secundair klemmen en handmatig omdraaien te elimineren, handhaaft het systeem een hoge-precieze concentriciteit en worden de cyclustijden voor auto-assen, elektrische motorassen en transportrollen verkort.

Aanvraag sturen

Beschrijving

Technische Parameters

Productoverzicht

product-1000-667

Technische specificaties (referentienormen)

Let op: Bovenstaande specificaties zijn standaard referentiewaarden. Werkelijke machineparameters kunnen variëren, afhankelijk van de configuratie en specifieke aangepaste vereisten.

Specificatie	Metrisch (standaard)	Imperiaal (optioneel)
Max. Draaiende lengte	1000mm/1500mm	39.3"/59.0"
Max. Onderdeeldiameter	Φ80 mm/Φ120 mm	Φ3.14"/Φ4.72"
Spindelboringdiameter	Φ50 mm/Φ65 mm	Φ1.96"/Φ2.55"
CNC-controlleropties	Fanuc 0i-TF / Siemens 828D	Syntec (optioneel)
Positioneringsnauwkeurigheid	0,005 mm	0.0002"
Herhaalbaarheid	0,003 mm	0.0001"
Maatwerk op maat	Beschikbaar op aanvraag	Beschikbaar op aanvraag

Belangrijkste technische voordelen

Gesynchroniseerde configuratie met dubbele-spil en dubbele-revolver verwerkt beide asuiteinden in één cyclus, waardoor de doorvoer wordt geoptimaliseerd.

Het elimineren van secundaire klemming voorkomt herpositioneringsfouten en handhaaft een stabiele concentriciteit binnen 0,01 mm.

Het gietijzeren bed van Meehanite ondergaat een dubbele-verouderingswarmtebehandeling om structurele spanningen te minimaliseren en snijtrillingen te dempen.

Integratie van hoogwaardige componenten zoals HIWIN-geleiders en NSK-lagers ondersteunt het behoud van precisie en vereenvoudigt de wereldwijde inkoop.

Gestandaardiseerde twee--kanaals PLC-interfaces maken een eenvoudige aansluiting op portaalladers en robotarmen voor geautomatiseerde lijnen mogelijk.

Geschiktheid en aanpassing van het werkstuk

We stemmen de bedlengte en de spilboring van elke draaibank af op uw specifieke onderdeelafmetingen, waarbij we de beperkingen van standaardframes omzeilen.

Doelcomponenten:Symmetrische en asymmetrische assen, inclusief auto-assen, motorrotoren en transportrollen.

Flexibele capaciteit:Schaalbare configuraties zijn geschikt voor precisiepennen met een kleine- diameter tot zware- industriële assen.

Tekening-Gebaseerde configuratie:Gereedschapslay-outs en klembevestigingen worden rechtstreeks op basis van uw technische tekeningen voltooid om exacte componentcompatibiliteit te garanderen.

Aanpassingsworkflow

Technisch advies:U stuurt ons de werkstuktekeningen (STEP/DWG-formaat) en de benodigde cyclustijden.

Technische beoordeling:Ons R&D-team verifieert de technische haalbaarheid en ontwerpt de op maat gemaakte spaninrichtingen/gereedschapsindeling.

Voorstel & Offerte:Wij zorgen binnen 48 uur voor een gedetailleerd technisch voorstel, lay-outtekening en commerciële offerte.

Productie en aftekening-:De productie begint na storting. Videovalidatie van testsneden wordt vóór verzending aangeboden.

Industriële toepassingen

Onze dubbel-draaimachines worden wereldwijd ingezet in veeleisende sectoren:

Auto- en elektronische sector-Mobiliteit:Massaproductie van aandrijfassen, fusees, CV-asbalken en rotorassen voor elektrische voertuigen (EV).

Productie van elektrische motoren en pompen:Nauwkeurig draaien van ankerassen met hoge-snelheid, rotorkernen met meerdere- stappen en industriële pompassen.

Zware industriële machines:Hoge-verwerking van zware- transportrollen, textielrollen, hydraulische cilinders en assen van landbouwmachines.

Kwaliteitscontrole

Onze fabriek werkt volgens een ISO 9001:2015 gecertificeerd kwaliteitsmanagementsysteem. Voorafgaand aan verzending ondergaat elke draaibank een rigoureus validatieprotocol:

Laserkalibratie:Compensatie van aspositioneringsfouten via Renishaw (VK) lasersystemen.

Stabiliteitstest:Een verplichte continue drooglooptest van 24- uur- onder meerassig fietsen.

Documentatie:Elke unit wordt geleverd met een individueel fabriekskwaliteitscertificaat en de originele uitlijningsrapporten.

Veelgestelde vragen

Vraag: Wat is de levertijd voor groothandelsbestellingen?

A: Standaardconfiguraties worden binnen 30 tot 45 dagen na orderbevestiging en ontvangst van de aanbetaling verzonden.

Vraag: Hoe verifieert en garandeert u de machineprecisie vóór verzending?

A: Elke draaibank ondergaat een Renishaw-laserkalibratie en een continue droogtest van 24- uur, waarbij de volledige gegevensrapporten bij de levering van de machine worden gevoegd.

Vraag: Kan deze draaibank worden geïntegreerd in onze bestaande geautomatiseerde productielijnen?

A: Ja, het beschikt over gestandaardiseerde twee-kanaalsinterfaces die klaar zijn voor naadloze aansluiting op portaalladers of robotarmen met 6 assen.

Vraag: Wat is uw garantiebeleid en hoe wordt internationale ondersteuning afgehandeld?

A: Wij bieden een uitgebreide garantie van 12 maanden. Technische ondersteuning wordt rechtstreeks afgehandeld door ons interne R&D-engineeringteam via 24/7 diagnose op afstand.

Vraag: Zijn kritische componenten gemakkelijk lokaal te verkrijgen in ons land?

A: Ja, we bouwen onze systemen met behulp van wereldwijd erkende merken zoals Fanuc, Siemens, HIWIN en NSK om een ongecompliceerde lokale vervanging van onderdelen te garanderen.
